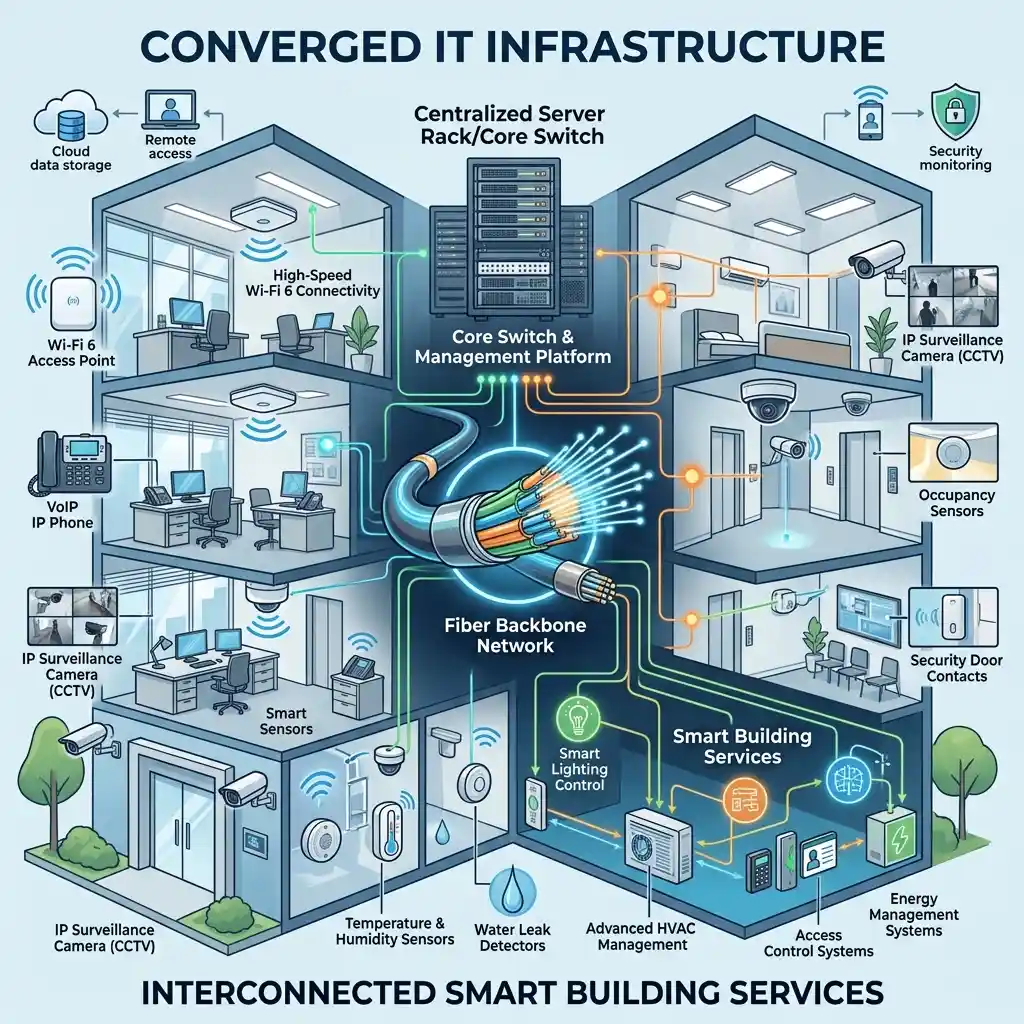

Un sistema de cableado estructurado moderno actúa como la plataforma física unificada sobre la cual convergen los múltiples servicios digitales de una organización. La eliminación de redes aisladas en favor de un único canal normado optimiza la inversión en infraestructura pasiva.

1. Convergencia de Servicios sobre Protocolo IP

Tradicionalmente, las infraestructuras de voz, seguridad y datos requerían tendidos de cables independientes (par telefónico con conector RJ-11, cable coaxial RG-59 para video analógico y cable UTP para red LAN). Hoy en día, todos estos servicios convergen sobre el cableado de par trenzado UTP o F/UTP de Categoría 6 o 6A:

  • Voz sobre IP (VoIP): La señal de telefonía se transmite mediante paquetes de datos (SIP), alimentando los teléfonos IP mediante energía PoE a través del mismo puerto RJ-45.
  • Videovigilancia IP (CCTV): Cámaras de ultra alta definición (4K/8K), domos motorizados PTZ y sistemas NVR transmiten flujo de video y reciben alimentación remota en un único cable.
  • Puntos de Acceso Inalámbrico (Wi-Fi 6 / 6E / 7): Requieren enlaces horizontales en Categoría 6A para soportar anchos de banda agregados superiores a 5 Gbps por punto de acceso.
  • Sistemas de Automatización Edilicia (BMS / BAS): Control de climatización HVAC, iluminación inteligente, control de accesos y alarmas contra incendio integrados bajo protocolos de automatización sobre IP.

2. Alimentación PoE (Power over Ethernet) y Desafíos Térmicos

La evolución del estándar PoE permite transmitir potencia eléctrica en corriente continua conjuntamente con los datos de alta velocidad:

Estándar IEEE Denominación Potencia en PSE Potencia Útil en PD Pares Utilizados
IEEE 802.3af PoE Type 1 15.4 W 12.95 W 2 Pares
IEEE 802.3at PoE+ Type 2 30.0 W 25.5 W 2 Pares
IEEE 802.3bt PoE++ Type 3 / Type 4 60 W / 90 W 51 W / 71.3 W 4 Pares Simultáneos
Consideración Térmica en Módulos de Cableado (PoE++)

Al transmitir 90W (PoE++ Type 4), el incremento de temperatura en haces de cables aprisionados puede elevar la atenuación. Se recomienda utilizar cables Categoría 6A con conductores de calibre 23 AWG y cubiertas ventiladas.
